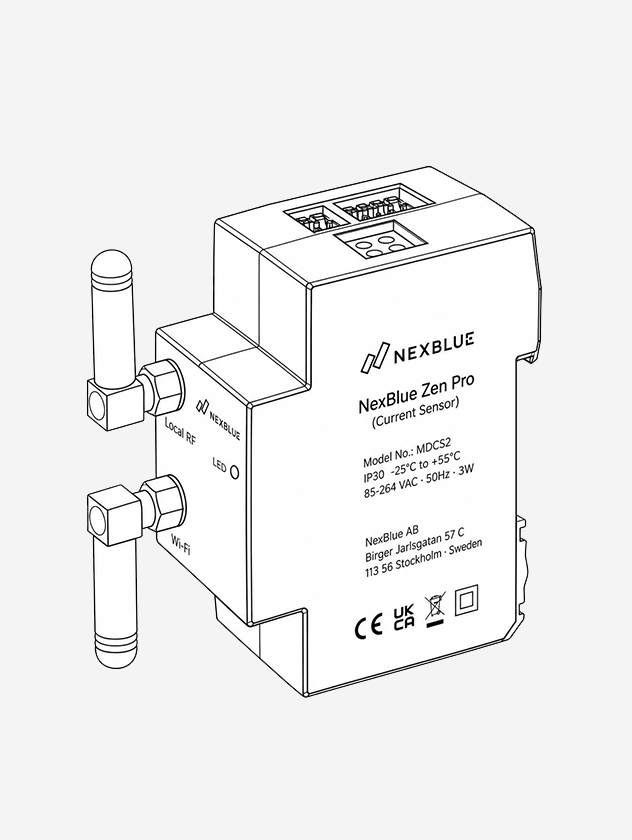

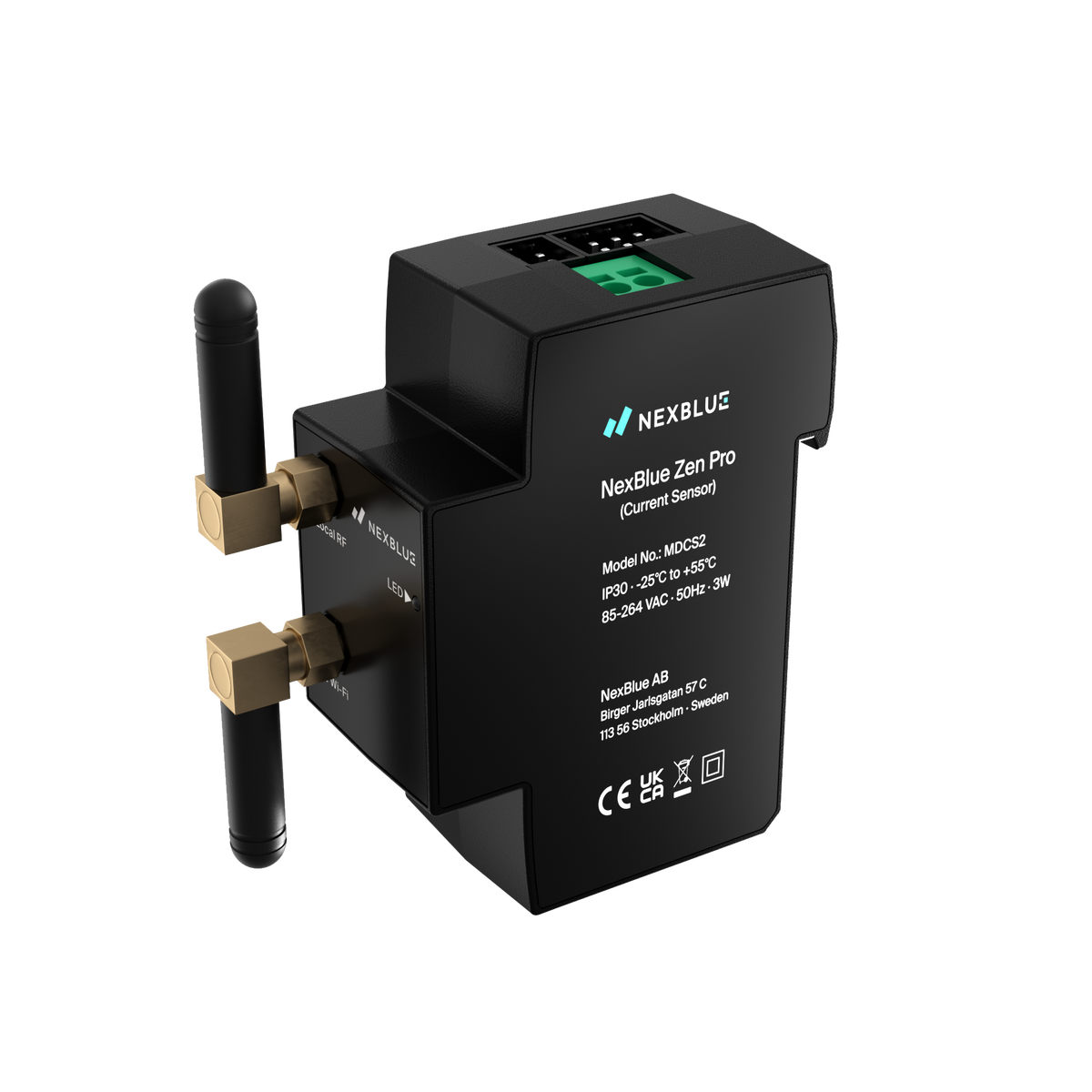

NexBlue Zen (strömsensor)

NexBlue Zen Pro erbjuder energihantering för kommersiella anläggningar och anläggningar med flera laddare. Systemet stöder så många laddare som anläggningen behöver, med laststyrning på flera nivåer och lastavlastning. Två Ethernet-portar och två externa antenner kopplar ihop det lokalt med laddare fr NexBlue en via Wi-Fi, LAN eller Nexus RF, utan att någon smart mätare behövs. Välj den MCB och den CT-klämma som passar respektive anläggning.

Vad ingår i paketet?

NexBlue Zen (strömsensor)

Ingår inte, välj en lösning som passar din webbplats

Välj den skyddsanordning och den extra externa strömgivaren som passar just den aktuella installationen, istället för att använda fasta komponenter som kanske inte behövs.

Skyddsanordning (MCB)

Vi rekommenderar en strömbrytare med utlösningskurvan C6 eller C10.

CT-klämma
(fungerar endast med NB CT-klämmor)
  • 80 A CT-klämmor (3-fas)
  • 120 A CT-klämmor (3-fas)
  • 300 A CT-klämmor (3-fas)
Rogowski-spole
(Stöder endast NB Rogowski-spolar)
  • Rogowski-spole MRC-16 × 3 (MRC-16)
  • Rogowski-spole MRC-24 × 3 (MRC-24)
  • Rogowski-spole MRC-36 × 3 (MRC-36)
  • Rogowski-spole ZRC-150 × 3 (ZRC-150)
  • Rogowski-spole ZRC-300 × 3 (ZRC-300)

Valfritt

3-i-1-klämmor eller en Rogowski-spole kan användas för övervakning av solenergiproduktionen (krävs inte för laddning med överskottsenergi från solceller).

3-i-1-klämmor
Rogowski-spole

Avsedd för kommersiella anläggningar och anläggningar med flera laddare

Flera laddare

Hantera laddningen på så många laddare som anläggningen behöver.

Flernivåbelastningshantering

Hantera tillgänglig effekt över flera nivåer eller fördelningsskåp.

Dynamisk lastbalansering

Anpassa laddningen efter den tillgängliga effekten på anläggningen.

Laddning av solenergiöverskott

Använd tillgänglig solenergi för att ladda elbilar.

Populärvetenskap

Vad är dynamisk lastbalansering?

Varje anläggning har en begränsad tillgänglig effekt. Dynamisk lastbalansering mäter hur mycket el anläggningen förbrukar och anpassar laddningen av elbilar därefter. När andra förbrukare kräver mer effekt kan laddningseffekten minskas. När mer effekt blir tillgänglig kan laddningen öka igen. Detta bidrar till att skydda anläggningen mot överbelastning samtidigt som den tillgängliga kapaciteten utnyttjas effektivt.

Vad är laststyrning på flera nivåer?

I kommersiella fastigheter och flerbostadshus kan strömförsörjningen fördelas över flera nivåer eller fördelningsskåp. Laststyrning på flera nivåer samordnar den tillgängliga kapaciteten mellan dessa delar av anläggningen. Detta bidrar till att förhindra att ett område överbelastas samtidigt som det fortfarande finns ledig kapacitet på andra ställen.

Vad är solenergiöverskottsladdning?

Laddning med överskottsenergi från solceller innebär att man använder tillgänglig solenergi för att ladda sin elbil istället för att mata tillbaka överskottet till elnätet. NexBlue Zen Pro klarar detta utan extra hårdvara genom att integreras med ditt befintliga solcellssystem. Systemet justerar automatiskt laddningsströmmen så att elbilen endast använder den överskottsenergi som annars skulle matas ut i elnätet.

Varför just ” NexBlue ” och ”Zen Pro”?

Flera laddare
Hantera ett obegränsat antal laddare på kommersiella anläggningar och anläggningar med flera laddare.
Flernivåbelastningshantering
Samordna den tillgängliga effekten på upp till fem nivåer inom en anläggning från ett enda system.

Lastavlastning

Den minskar eller stänger av utvalda laster vid behov för att hålla hela anläggningen inom dess tillgängliga kapacitet – till exempel kommer en lastbalanserare tillfälligt att pausa eller sänka effekten på vissa laddare för elfordon så att byggnadens huvudanslutning inte löser ut.
Flexibel anslutning
Anslut via dubbla Ethernet-portar med möjlighet till kedjekoppling, stöd för extern Wi-Fi- eller RF-antenn, Nexus RF, Wi-Fi, Bluetooth eller RS-485.
Utformad för trånga fördelningsskåp och mer krävande installationsmiljöer.
Molntjänster
Stödja lastbalansering mellan kretsar på en plats och lagra energidata över tid.
Upp till 1 500 A
Använd en Rogowski-spole (tillval) för högre strömområden.
  • CT-klämmor (tillval): ± 0 – 300 A
  • Rogowski-spole (tillval): ± 0 – 1500 A

Produktsupport

Allmänna specifikationer Dokument Garanti Vanliga frågor
Allmänt
Modell Zen Pro: MDCS2
Mått H: 85 x B: 35 x T: 68
Strömmätningsområde CT-klämmor (tillval): ± 0 – 300 A
Rogowskispole (tillval): ± 0 – 1500 A
Anslutningsmöjligheter Wi-Fi, Bluetooth, Nexus RF, RS-485, Ethernet (dubbla portar, kedjekoppling)
Wi-Fi: 2,4 GHz 802.11b/g/n
Bluetooth: BLE 4.2
RS-485: TIA/EIA-485A
Ethernet: ISO/IEEE 802.3u
1. Garanti

NexBlue alla slutanvändare en 3-årig standardgaranti* för material- eller tillverkningsfel på korrekt installerade NexBlue . För Nexblue börjar garantitiden löpa från installationsdatumet. Om produkten inte har installerats börjar garantitiden löpa 1 år efter det datum då den köptes från en auktoriserad återförsäljare. När garantin har utnyttjats förlängs inte den ursprungliga garantiperioden.

NexBlue inget ansvar för förluster, kostnader eller skador som uppstår till följd av användning eller felaktig användning av våra hårdvaruprodukter.

2. Brister

NexBlue att dess produkter, vid leverans, uppfyller nödvändiga specifikationer. NexBlue inte för enheter med följande defekter, som inte omfattas av garantin:

Missbruk, inklusive men inte begränsat till

  • Att inte använda produkten för dess avsedda ändamål eller enligt NexBlue riktlinjer för korrekt användning och underhåll.
  • Användning av produkten på ett sätt som strider mot de tekniska eller säkerhetsmässiga normer som gäller i det land där produkten används.

Felaktig installation, inklusive men inte begränsat till

  • Installation, modifiering eller reparation av obehörig personal eller obehöriga enheter.
  • Bristande efterlevnad av lokala eller regionala lagar och produktens tekniska/säkerhetsstandarder för den avsedda marknaden.

Incidenter som inte är relaterade till NexBlue

  • Till exempel, men inte begränsat till, blixtnedslag, översvämningsskador, brand, jordbävningar, fel i elnätet, fel på andra enheter etc.
3. Hur gör man anspråk på garantin?

För att kunna göra gällande en giltig garanti hos NexBlue måste du uppvisa originalfakturan eller kvitto som visar återförsäljarens namn, inköpsdatum och pris. Ofullständiga eller icke auktoriserade versioner av detta dokument berättigar inte till kostnadsfri garantiservice.

Felsökningsprocess för NexBlue

  1. NexBlue snabb och kostnadsfri support till sina partners. Skicka ett e-postmeddelande tillnexblue så får du svar inom tre arbetsdagar.
  2. Som standardpraxis kan du också vända dig till NexBlue som förväntas vara den primära kontaktpunkten och ge initial support direkt till användarna. I fall där problemen överstiger NexBlue lösningskapacitet kommer NexBlue att träda in och erbjuda dedikerad och omfattande support.

Process för lösning av hårdvaruproblem för NexBlue

  1. Skicka ett e-postmeddelande tillnexblue så får du ett snabbare svar inom tre arbetsdagar.
  2. Eller kontakta installatören eller den auktoriserade återförsäljaren som du köpte NexBlue från för att göra en garantiansökan.
  3. NexBlue måste kontrollera att enheten är säkert strömförsörjd och funktionsduglig och sedan kontakta NexBlue för en initial fjärrdiagnos.
  4. I fall där fjärrhantering inte är möjlig NexBlue ordna med ett besök på plats för att åtgärda problemet.
  5. Om hårdvaran behöver bytas ut NexBlue ersättningsenheten till den auktoriserade återförsäljaren. Den defekta hårdvaran måste skickas tillbaka till NexBlue med den medföljande förbetalda returetiketten.
Fungerar NexBlue Zen Pro utan nätverksanslutning?

Ja! NexBlue Zen Pro kommunicerar med våra NexBlue laddare via en lokal radiofrekvens, som vi kallar Nexus RF. Den fortsätter att fungera även när den inte är ansluten till nätverket via Wi-Fi eller Ethernet. Vi rekommenderar dock alltid att du ansluter NexBlue Zen Pro till nätverket så att du kan övervaka statusen på distans och få tillgång till energistatistik när du är på resande fot.

Vad är reservströmmen för NexBlue Zen Pro?

Under extrema förhållanden där NexBlue laddarna inte tar emot signaler från NexBlue Zen Pro under mer än 3 minuter är det nödvändigt att använda en lägre laddningsström för säker laddning. Laddningen återgår till det normala så snart laddarna återansluts till NexBlue Zen Pro.
Du kan justera reservströmmen i enlighet med detta i Inställningar i NexBlue Zen Pro.

Behöver vi en extra strömsensor för laddning med överskottsenergi från solceller?

Nej, Zen Pro kräver inga extra tillbehör för laddning med överskottsenergi från solceller; den extra 3-1 CT-klämman eller Rogowski-spolen är endast avsedd för övervakning av solenergiproduktionen.
